拼裝步驟
做好一個顯示屏首先要進行確認外框的體積，下邊我就為大家解釋一下子截邊框的辦法。以最常用的3.5*90型材和P10單元板為例。顯示屏體積為2塊*5塊。
1. 確認單元板的尺寸，需非常準確至毫米。拿P10單元板來說：其尺寸為16cm*32cm。
2. 算出顯示屏內單元板高和寬的凈尺寸，如例的高就是2塊*16cm=32cm 寬為32cm*5塊=160cm
3. 在算好的凈尺寸中減去4mm，如上所述，其凈尺寸為32cm*160cm，那末鋁材尺寸應為(32cm-4mm)*(160cm-4mm)=31.6cm*159.6cm 。31.6和159.6就是鋁材的實際尺寸，且顯示屏超過3米以上需減去5mm。
4. 把邊角和截好的型材用自攻絲連署好，徹底整理整潔雜物，正面朝下放好。
5. 把單元板按方向放好，不行把方向搞錯。有插針的地方務必朝著型材的高。
6. 把吸鐵石托柱裝到單元板上并把磁片播送入托兒所柱的凹巣里。
7. 量好輕鋼龍骨所需的長度并截好，放到吸鐵石上，盡力讓吸鐵石在龍骨的中央位置，避免距離有偏差。
8. 把龍骨用自攻絲和邊框連署好。
9. 用排線把單元板連署起來，成橋型，不可以讓排線有鈕著的現象。

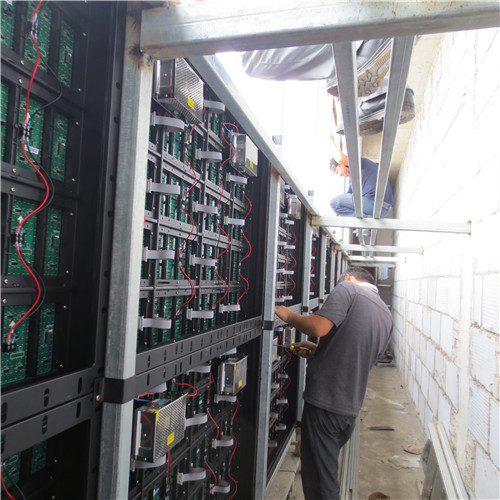

10. 把電源固定到型材里邊的合宜位置，可依據下邊說確實認電源放哪兒，電源普通放在顯露屏下方的型材上。注意與單元板的絕緣。
11. 連署電源線，電源線不可以認識不清的連署，顯露屏固然是低壓辦公，不過電流非常大。不可以一路并過來，一張P10單元板的滿電流為4A，也就是說一塊 40A的電源可以帶十張單元板。顯露屏的線路為并聯，就是正極連正極，陰極連陰極，普通VCC,+5V,+V為正極。GND,COM,-V為陰極。且正陰 極一定不可以接錯，否則會導致單元黑板報廢。例：一塊40A電源帶了10張單元板，我們可以分為三張并到一塊兒到電源上的5V一次，而后在并三張到電源上 一次，最終四張并到一塊兒連到電源上。也就是說每路電不超過4塊單元板，這么就不會由于電流過大導致線的毀壞。
12. 把扼制卡放在單元板的輸入端，且務必從電源上直接供上5V電。
13. 扼制卡的插針是有順著次序之分的。如JK1.JK2… …還是J1.J2… …JP1.JP2… …一的位置需連署到單元板輸入端的按箭頭的最上方的那一塊單元板。
14. 單元板和扼制塊的連署：普通扼制卡插針一的周邊有小白的顏色的字母A，單元板的輸入端也有此類字符，只要把兩個A用排線平行的連署就是準確的。
15. 以上工做作好后把屏里邊的雜物必須徹底整理整潔，避免帶導電的鋁末，鐵末，線頭掉入電路板內引動單元板毀壞。
16. 徹底整理工做作好后，通電測試，前提是做好數值線。由于大部分數字控制制卡在未改數值之前都是顯露的不正常的。所以遇見通電后顯露雜亂的符號，發暗，有亮點，等… …不要張皇，只要確認正陰極沒有接錯就無須管它。
17. 數值線的焊法：普通的顯示屏只用到下邊三種的兩種。延長線：這個是每個顯示屏都需求的。顧名思義，它的效用就是把扼制卡的數值接口延長到顯露屏外。由于你 的顯示屏最終肯定要封后蓋的，總不可以改一回數據拆一次后蓋吧!他需求的材料有：一節不必很長的三芯線，一個DB9針，一個DB9孔。每DB9后面的燒焊 處上方都標有數碼 6789，我們只消連署那里面的3個就可以了。這三個為235 把針的2和孔的2用三芯線那里面的一根燒焊住。3和3燒焊住5和5燒焊住。弄好往后把膠殼裝到有針的一端，(由于孔在屏里邊)就OK啦!
不相交的兩條直線跟延長線的焊法同樣，差別是不相交的兩條直線用的是兩個DB9孔，都需求上膠殼。交錯線和不相交的兩條直線的材料同樣，差別是交錯線的2連到另一個的3上3連到另一個的2上，5仍然接5.也需求兩個頭上膠殼。
18. 交錯線和不相交的兩條直線是依據用得扼制卡來表決運用平行仍然交錯的。
19. 做好了以上辦公后余下的就是調節了，前提是顯示屏務必通電能力調節。由于市場上扼制卡品類非常多調節我就不紹介了。
20. 調節好后測試2—5天后，假如沒問題就可以把后蓋截好封上了。最終就可以交貨了!
